當前位置：產品中心 > 空調水用流量計 > 空調水用流量計
| 型 號： | DMF |
| 品 牌： | 多欽 |
| 所屬分類： | 空調水用流量計 |
| 所 在 地： | 上海 |
| 更新日期： | 2017.11.03 12:21:12 |
空調水用流量計很多，空調水是空調在正常運作的時候所產生水，所以幾乎可以用來測量水的流量計都可以使用。
??空調水的概念：空調水是空調在正常運作的時候所產生水，其產生過程類似于蒸餾水的產生過程，都是冷凝產生的（水蒸氣-水），空調內部溫度低，外部溫度高，這樣的溫差，導致外部的空氣中水蒸氣接觸到空調內部冷空氣，進而冷凝為液態水。一般情況下空調水是干凈水，但是由于空調內部的細菌等其他物質的存在，使得空調水不能飲用，否則會發生肺炎及呼吸道感染等現象。
?空調水用的流量計很多，幾乎能用來測量水的流量計都可以用來測量空調水，比如：電磁流量計、渦街流量計、超聲波流量計、渦輪流量計、金屬浮子流量計等。
?選型時需要搜集流體有關參數：
?流體名稱、管道口徑、最大和最小流量、最高壓力、最高和最低介質溫度、安裝管道材質以及現場工況要求。
?
?
空調水用流量計~ 電磁流量計
?
??優勢：
★ 適合管徑DN10-3000，通常測量水的時候優先選擇，精度0.5，特別是口徑大于DN200的管道，最優先推薦；
★ 精度高，0.5級；允許介質中有雜質；安裝方式有法蘭型、插入式或卡箍型；
★ 流量計殼體材質多為碳鋼（也可以定做304不銹鋼），AC220V 或DC24V供電，輸出4-20mA電流、RS485通訊；
★?測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響；
★?高清晰度LCD背光顯示，一體式或分體式；
★ 可以做成潛水型。
??流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.
??選型所需參數：管徑、介質、溫度、壓力、流量范圍、現場供電以及信號輸出要求等。
??電磁流量計?常用型號：
DMF-50-105-4.0E001-000A0H
型號備注：DN50，測量介質為水，標準式不銹鋼電極，聚四氟乙烯內襯，額定壓力4.0MPa,表體和法蘭材質為碳鋼,介質溫度低于60度，分體顯示瞬時流量和累計流量，DC24V供電，4-20mA輸出，精度0.5，法蘭連接。保證精度測量流量范圍：1.19-179??m3/h
??技術參數:
★?儀表精度：管道式0.5級、1.0級；插入式2.5級
★?測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
★ ?流速范圍：0.2～10m/s
★?環境溫度：-40℃～+60℃
★ ?介質溫度：聚四氟乙烯襯里≤180℃ ??橡膠材質襯里: ≤65℃
★?防爆標志：ExmibdⅡBT4
★?外磁干擾：≤400A/m
★?外殼防護： IP65，IP67，IP68
★?輸出信號：4～20mA.DC，負載電阻0～750Ω
★?通訊輸出：RS485或CAN總線
★?電源電壓：90～220V.AC、24±10%V.DC
★?最大功耗：≤10VA

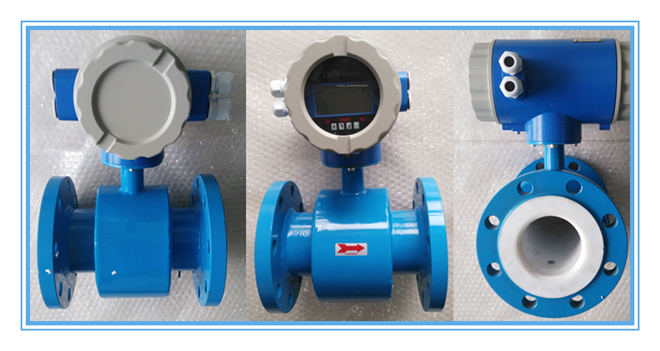

??常用樣品展示：
.jpg)
?

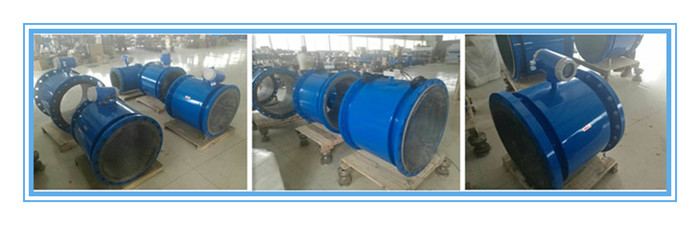

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （大口徑電磁流量計）?

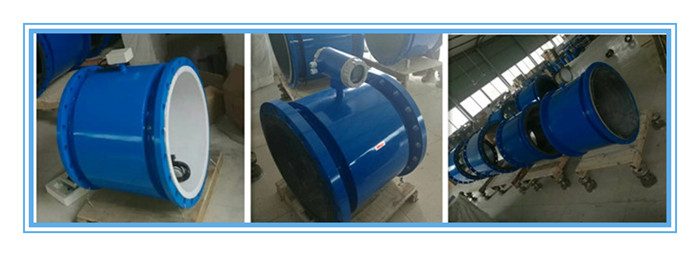

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（大口徑電磁流量計）

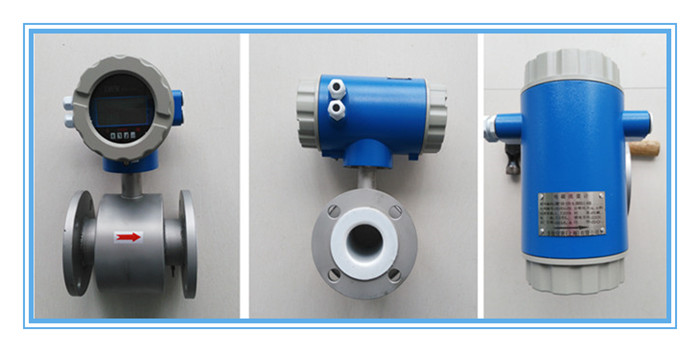

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （不銹鋼殼體電磁流量計）

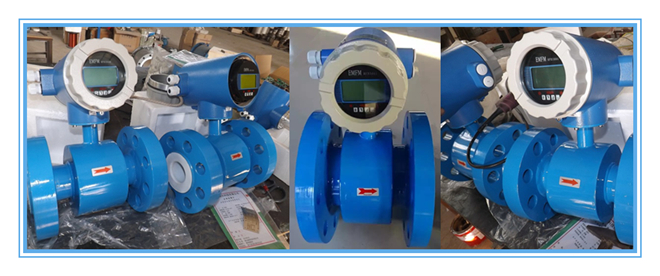

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（高壓型電磁流量計）

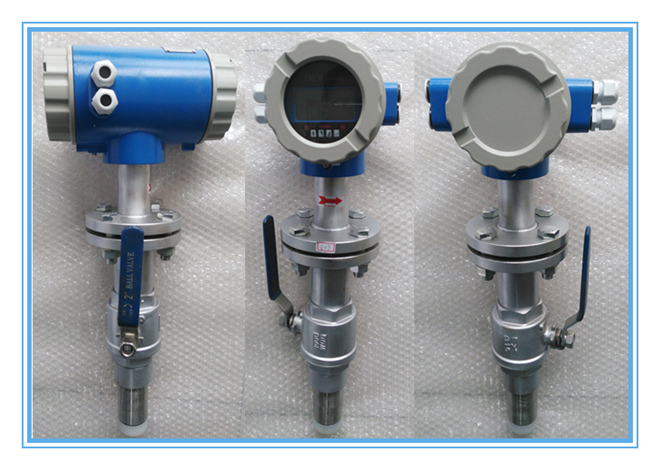

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（插入式電磁流量計）?
?
電磁流量計詳細網頁說明：http://m.xj908.cn/chanpin/detail/66
電磁流量計使用說明書下載：http://m.xj908.cn/xiazai/detail/136
?
?
空調水用流量計--外夾式超聲波流量計
?
??使用要求：循環水流充滿管道、均勻的流過，無雜質，DN25-3000
???優勢：外夾式（外敷式）安裝，不用破壞管道，保證管道的完整性，精度1.0，顯示瞬時流量和累計流量，輸出485、4-20mA 信號，PVC管、鋼管允許有襯里等都可滿足測量需要，特別適合高壓管道。
??常用型號：TDS-100FM1?
?型號注解：外夾式超聲波流量計，測量介質：循環水，適合所有壓力特別是高壓管道管徑DN50-800，測量瞬時流量和累計流量，4-20mA輸出和485通訊接口，配套中號探頭，220V供電，外夾式安裝。
?
??技術參數：
固定式超聲波流量計適用于各種尺寸管道流量計量，流速測量范圍為0.01～±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體，測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。
★?測量精度：1%；
★?工作電源：隔離DC8-36V或AC85-264V；
★?功 ? ?耗：工作電流50mA(不連接鍵盤和蜂鳴器不響的條件下)；
★?可選輸出：1路標磚隔離RS485輸出；?1路隔離4-20mA或0-20mA輸出（有源、無源可選）；可選HART協議；雙路隔離OCT輸出（OCT1脈沖寬度6-1000ms之間可編程，默認200ms）；1路雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20mA模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備；
★?可選輸入：三路4-20mA模擬輸入回路；
★?顯 ? ?示：2×10漢字背光顯示器（中英文雙語可選擇）；
★?操 ? ?作：16按鍵或4按鍵窗口化操作；
★?其它功能：自動記憶前512天，前128個月，前10年正負凈累積流量自動記憶前30次上、斷電時間和流量并可實現自動或手動補加，并可以通過MODBUS協議讀出；
★?流量傳感器：外敷式、插入式和管段式；
?性能參數
|
項目 |
性能、參數 |
||||
|
測量主機（一次表） |
準確度 |
1.0% |
|||
|
重復性 |
0.2% |
||||
|
最大流速 |
64m/s |
||||
|
測量周期 |
200mS（每秒5次，每個周期采集128組數據） |
||||
|
測量原理 |
超聲波時差原理，4字節IEEE754浮點運算 |
||||
|
顯示接口 |
可連接2×10背光型漢字或者2×20字符型液晶顯示器 |
||||
|
操作 |
外接16鍵輕觸鍵盤以及PC計算機設參軟件 |
||||
|
輸入 |
3路4~20mA輸入可選，準確度0.1%，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用。 |
||||
|
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法） |
|||||
|
輸出 |
電流信號（可選模塊）：4~20mA，阻抗600Ω浮空，準確度0.1%。 頻率信號（可選模塊）：1~9999Hz之間任選，OCT輸出。 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出（其中1路脈沖寬度6~1000ms間可編程，默認200ms）。 報警信號：雙路OCT輸出，可選近20種源信號。 數據接口：隔離RS485串行接口。 |
||||
|
通訊協議 |
MODBUS協議、MBUS協議、FUJI擴展協議（兼容匯中公司流量計及水表通訊協議），推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議 |
||||
|
其它功能 |
自動記憶前64日、前32個月、前2年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加； 可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出； 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。 |
||||
|
工作電流 |
50mA（不連接鍵盤顯示和蜂鳴器不響的條件下） |
||||
|
備用電流 |
使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失 |
||||
|
環境溫度 |
-10℃~70℃（大于此溫度范圍要求請與廠家聯系） |
||||
|
工作時間 |
連續 |
||||
|
版本號 |
WLV12 |
WLV13 |
WLV14 |
WLV15 |
|
|
電源 |
24VDC |
8~30VDC |
24VDC |
85~264VAC/24VDC |
|
|
尺寸（mm） |
Φ84 |
116×62 |
92×36 |
150×95 |
|
|
傳感器 |
外縛式 |
標準S1型，適用管徑DN15~100mm 標準M1型，適用管徑DN50~700mm 標準L1型，適用管徑DN300~6000mm 高溫S1H型，適用管徑DN15~100mm 高溫M1H型，適用管徑DN50~700mm 其它廠家的傳感器 |
|||
|
插入式 |
測量管道材質不限（不停產安裝）適用于管徑DN80以上。 |
||||
|
管段式 |
π型管段式：適用于管徑DN25~DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50~DN1000，整機測量精度±0.5% |
||||
|
信號電纜 |
專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長于500米（不推薦）。 |
||||
|
防護等級 |
IP68（可浸水工作） |
||||
|
可測管道 |
管材 |
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。 |
|||
|
襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 |
||||
|
內徑 |
15mm~6000mm（π型管段式內徑可小至2毫米） |
||||
|
直管段長度 |
上游≧10D，下游≧5D，距泵出口處≧30D。 |
||||
|
可測管道 |
種類 |
水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
|||
|
濁度 |
≦20000ppm，污水測時效果好，絕大多數污水管道可穩定測量。 |
||||
|
溫度 |
-40℃~160℃ |
||||
|
流向 |
可對正反向流量分別計量，并可計量凈流量。 |
||||
?
更多詳細內容參考：
外夾式超聲波流量計網頁介紹：?http://m.xj908.cn/chanpin/detail/147
外夾式超聲波流量計說明書下載：http://m.xj908.cn/xiazai/detail/175
?
?
校驗空調水流量計 ?--- ?手持式超聲波流量計
? 用途：校驗管道內自來水的瞬時流量和累計流量、流速
?優勢：流量計小巧、輕便；方便攜帶；外貼式安裝；可以多次循環安裝，精度1.0，不用破壞管道。
?
?
更多詳細內容參考： 手持式超聲波流量計?http://m.xj908.cn/chanpin/detail/131
?
?
可以測量水的流量計有多種，歡迎來電來函咨詢，選擇適合現場工況的流量計。
