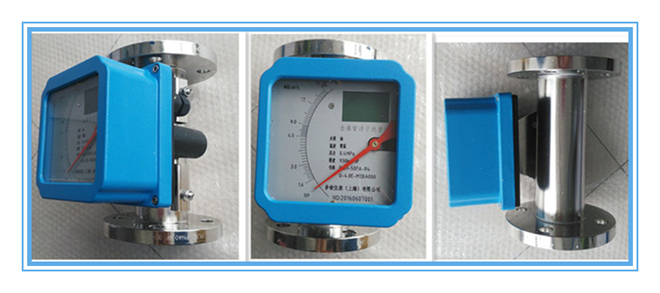

??智能型金屬浮子流量計采用可變面積式測量原理生產研究，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有 0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

?

?

?

?

?原理結構

由下而上的流體通過直立的測量管時，浮子在壓差的作用下上升、浮子上升的高度即代表流量的大小。并通過浮子中的磁鋼與指示器中的磁鋼耦合聯結傳遞給指示器，帶動指示器中的指針轉動。

?

?

技術要求：

★?測量范圍：水（2.5～60000）L/h

? ? ? ? ? ? ? ? ? ??空氣（0.07～2000）m³/h （在0.101025 MPa、20℃）。

★?準確度等級：?1.5、2.5級。

★??量程比：?10：1。

★?工作壓力：?DN15～50，4 MPa； DN80～100，1.6MPa。

★?介質溫度：?－80℃～200℃（內襯F46流量計0℃～80℃）。

★?液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。

★?連接方式：法蘭連接、螺紋連接等；法蘭采用GB/T9119.8～10標準。

★??總長度：?DN15～100 250mm。

★??測量管材質：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti，316L、316襯F46等；如用戶有特殊要求可特殊訂貨。?

電性能

★?輸出信號：二線制（4～20）mA、三線制（0～10）mA。

★??線性度：1%；

★?.?電源：DC 24（1±₊₁₀^-15%）V。

★??功率消耗：25 mW。

★??環境溫度：－25 ℃～55 ℃。

★??溫度影響：0.5%/10 ℃。

★?負載電阻：DC （0～10）mA （0～1）kΩ；（4～20）mA （0～600）Ω。

★??接線電纜：RVVP 3×28/0.15。

★??防爆等級：ExiaⅡCT5。

★?配安全柵型號：LB906型。

★?.電遠傳變送器：HK-H810型或ESK-I（二線制）。；

?

★??接線圖：

?

?

智能型金屬浮子流量計浮子的選擇：

選擇金屬管浮子流量計測量流量時一定要準確知道被量程介質的密度，管徑及壓力、流量的大小，參數越精確，金屬管浮子流量計做出來的精度就越高。

確定浮子及確定口徑的計算方法

1、 流量表中空氣的流量是指在20℃，0.1013Mpa，水的流量是指20℃的狀態下的正常流量，其允許范圍是正常流量的±10%，通過計算，在這個流量范圍內都可以確定浮子及口徑。

2、 若計算結果不在此范圍，可以通過計算確定。

3、 口徑、浮子的確定原則上須通過計算。

流量刻度的確定:

A、 對于氣體:

Qi=QV(空氣)÷Fi可選擇的流量刻度范圍:0.9-1.1

其中:i=n 指標準狀態條件?；i=a 指實際狀態條件；i=a 指氣體質量流量

QV(空氣)指在流量表中確定的，對應某個浮子號的空氣的體積流量。

?

B、 對于液體:

Qi=QV÷Fi可選擇的流量刻度范圍:0.9Qi-1.1Qi

其中:i=v 指液體的體積流量；i=m 指液體的質量流量

?QV(水)指在流量表中確定的，對應某個浮子號的水的體積流量

故障現象原因?qū)Σ邔嶋H流量與指示值不一致因腐蝕，浮子流量、體積、最大直徑變化;錐形管內徑尺寸變化換耐腐蝕材料。若浮子尺寸與調換前相同，可按新重量、密度換算或重新標定;若尺寸也不同，則必須重新標定。

?

?

安裝尺寸：

?

?

流量范圍對照表：

?

?

使用與維修

★?安裝流量計之前一定要將管道內的焊?渣、雜物清理干凈。

★??流量計必須垂直于地面安裝其傾斜度不得超過2°。否則會影響測量準確度。

★?為了確保流量計的測量準確性，應在流量計的進口端增加不少于10DN的直管段，出口端不少于5DN的直管段，測量時調節控制閥必須安裝在流量計的下游。

★??若被測介質為大的脈動流或兩相流，應在流量計的上游安裝緩沖器來消除或減弱脈動，保證介質的流動是單相穩定的，同時，建議流量計最好使用阻尼型的。

★?若被測介質較臟或含有導磁顆粒時，應在流量計的上游安裝過濾器或磁過濾器。

★??流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。

★?為了便于流量計的保養維修，磁過濾器的清洗以及用戶管路的定期維護保養，建議使用如圖所示的旁路管道。

??當流量計用于氣體測量時，應保證?管道內的工作壓力不少于5倍流量計?的壓力損失，使流量計能夠穩定正常動作。（圖6 安裝圖）

★??對電遠傳及帶報警限位開關的流量計在使用前，打開儀表蓋，按接線圖示正確接線。對于報警型的旋松限位開關處的螺絲，用戶根據需要設定限位報警位置，并旋緊螺絲，復原后使用。

★??按儀表指示器中的警示牌，取出運輸中防止浮子振動的阻動件，復原后再使用儀表。

★?若開啟流量計時，由于管道內沒有壓力或系統還未達到儀表正常使用的工作壓力，必須緩慢開啟控制閥，直到系統正常，儀表方可使用，否則容易造成指針跳動或浮子的突然撞擊而損壞的現象。

★?用戶使用時，若被測流體的密度與水不同時，或被測氣體的參數和工作狀態與制造廠家規定不同時應對流量計示值讀數進行換算，換算方法見附錄。

?

?

?

特別注意：

★?必須保證儀表的清潔，特別是儀表中孔板、椎管的表面和浮子必須保持清潔，因而儀表使用一段時間后應取下清洗。

★?指示器的兩蓋必須密封，防止灰塵進入，影響正常工作。

★?若儀表運轉不穩，指針跳動的主要原因除流量本身脈沖外，還要考慮介質有兩相流的可能性(即液相和氣相同時存在)，只要采取措施消除兩相流的存在，即可保證儀表穩定運轉。

?

?

指針卡死處理方法

一:指針卡死

金屬管浮子流量計首次使用時開啟閥門過快，使得浮子飛快向上沖擊止動器，造成止動器變形而將浮子卡死。但也不排除由于浮子導向桿與止動環不同心，造成浮子卡死。處理時可將儀表拆下，將變形的止動器取下整形，并檢查與導向桿是否同心，如不同心可進行校正，然后將浮子裝好，手推浮子，感覺浮子上下通暢無阻卡即可，另外，在金屬管浮子流量計安裝時一定要垂直或水平安裝，不能傾斜，否則也容易引起卡表并給測量帶來誤差。

?

二、指針抖動:

★?金屬管浮子流量計輕微指針抖動:一般由于介質波動引起。可采用增加阻尼的方式來克服。

★?中度指針抖動:一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成。可采用穩壓或穩流裝置來克服或加大浮子流量計氣阻尼。

★?劇烈指針抖動:主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與金屬管浮子流量計實際的狀態不符，有較大差異造成浮子流量計過量程。

?

?

同系列樣品展示：

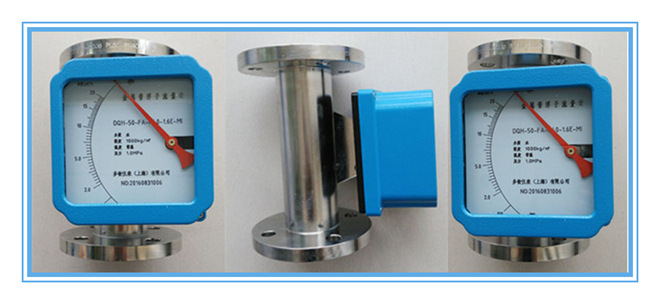

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（純機械式 ?垂直安裝）

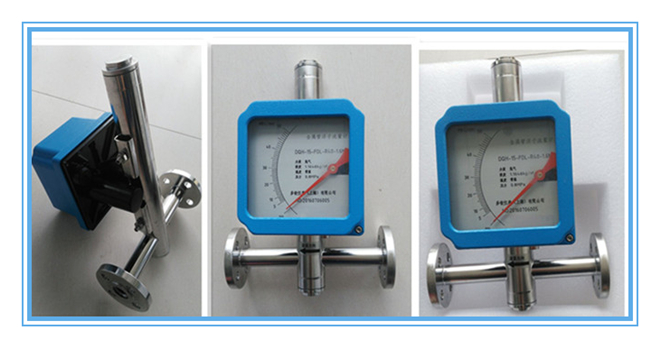

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （純機械式 ?水平安裝）

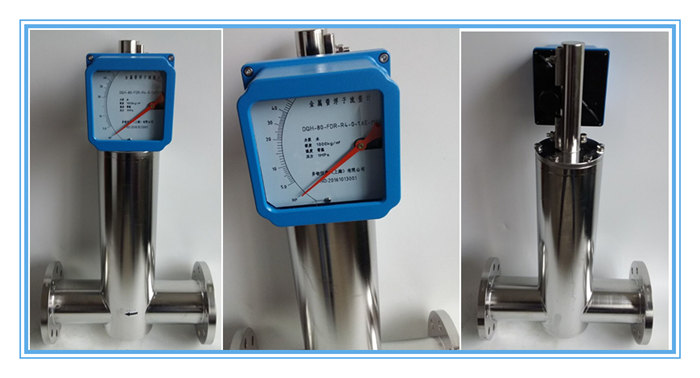

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （大口徑 ?水平安裝）

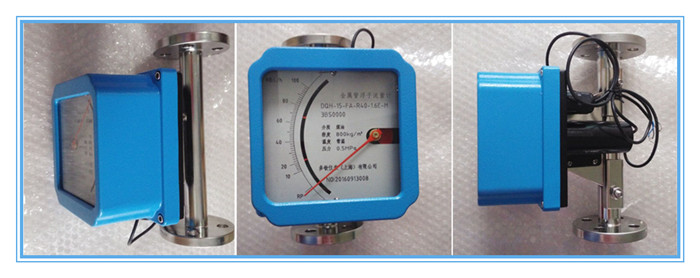

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （ 觸點報警 ?垂直安裝）

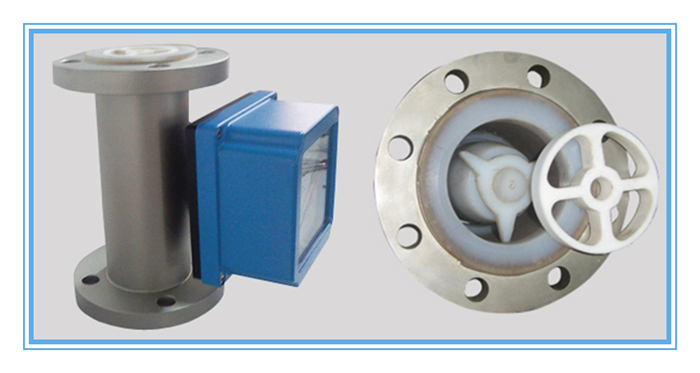

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （防腐型 ?垂直安裝）

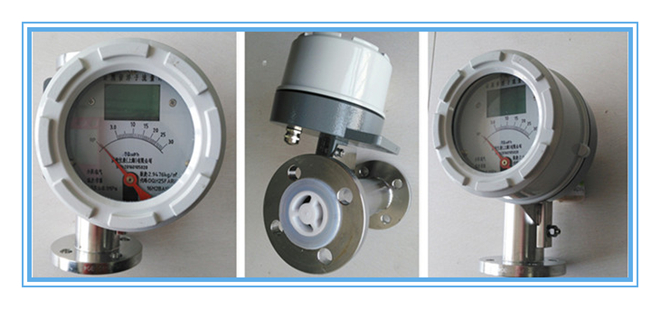

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（防爆型 ?垂直安裝）

?

?

?
